В сельских местностях, электроэнергия в основном передается по воздушным линиям 6кВ~35кВ, напряжение которых значительно падает, если распределительная сеть становится слишком длинной. Если взять передачу 10кВ в качестве примера, то обычный радиус в этом случае составляет от 7 до 8км, однако в других случаях, показатели достигают 20км или более, что ведет к масштабным нагрузкам.

Теоретически, рекомендуется повысить напряжение в сети для передачи электроэнергии на более дальние расстояния, но на это требуются большие затраты.

Таким образом, Устройства Продольной Компенсации СН являются лучшим решением для длинной линии передачи 6кВ~35кВ. Во первых, оборудование представляет собой экономичный вариант, легко устанавливается и не требует технического обслуживания.

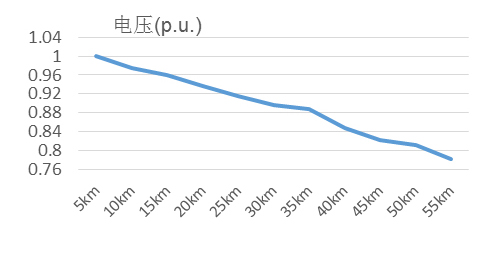

Воздушные линии являются индуктивными, и когда электрический ток проходит по линии, вместе с этим понижается напряжение. Внизу изображен график с электрическим током, проходящим по воздушной линии:

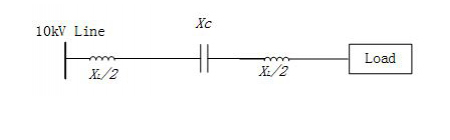

Если сократить реактивное сопротивление с помощью УПК СН, напряжение снова повысится.

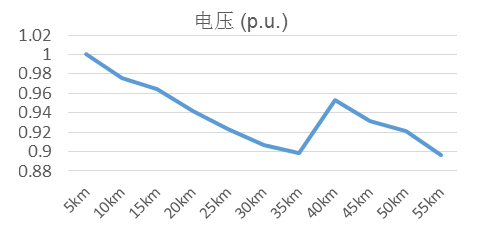

УПК СН устанавливается обычно в середине линии, и X_C составляют 50% ~100% X_L. Если УПК СН установить в линии, напряжение на линии улучшится следующим образом:

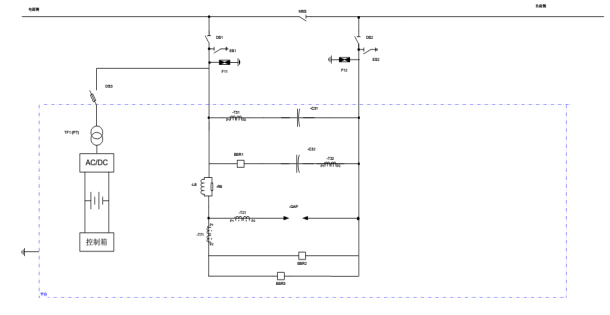

Юньнань – это горная местность с мночисленными деревнями, которые находятся на большом расстоянии друг от друга, из-за чего возникли проблемы с низким напряжением. В связи с данной ситуацией, компания RXPE, предоставила один комплект УПК 10кВ/450 кВАр (степень компенсации 50%). Схема защиты была сконструирована из искрового разрядника и автоматических прерывателей, которые активируют режим байпасс в случае необходимости.

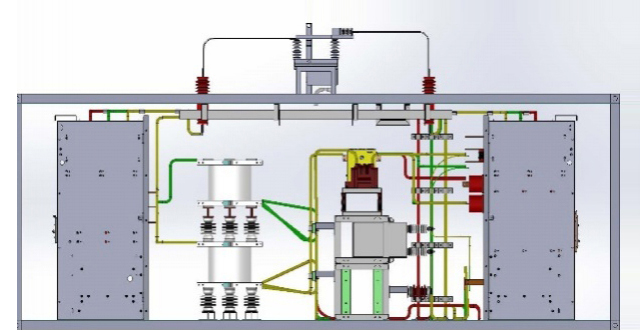

Это устройство продольной компенсации является контейнерным типом и идёт со всеми необходимыми устройствами, также оборудование легко транспортируется, устанавливается и вводится в эксплуатацию на месте без каких-либо проблем. Просто подключите устройство к сети и можно будет приступать к работе.

УПК НС оборудовано удаленной системой отчётности, которая автоматически посылает оповещения о ходе работы пользователям на их телефонные номера (нужно заранее сохранить номер телефона в системе). Пользователи уже будут знать о рабочем состоянии оборудования, им нужно будет лишь предпринять соответственные меры.

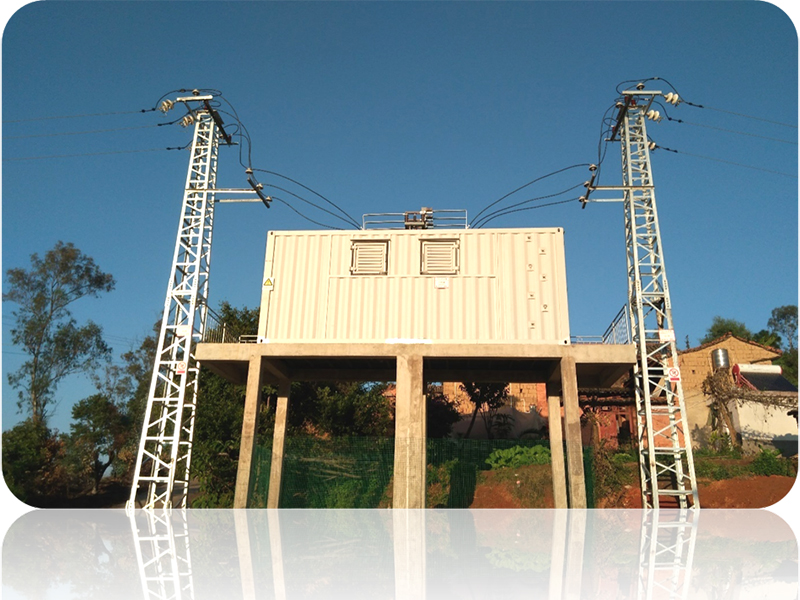

УПК СН для проекта CSG было введено в коммерческую эксплуатацию в 2015 году в провинции Юньнань. Оборудование полностью нейтрализовало проблемы с низким напряжением и значительно сократило потери электропередачи на распределительной сети 10кВ.
